Einen defekten Playstation 5 Lüfter, kann man ganz einfach gegen einen neuen PS5 Lüfter tauschen. In dieser Anleitung finden Sie alle wichtigen Schritte (per Video und Text), wie man einen Lüftertausch selbst durchführen kann.
Video-Anleitung: PS5 Lüfter tauschen
Am einfachsten kann man den Austausch des Lüfters per Video zeigen. Dazu haben wir für Sie eine Video-Anleitung angefertigt, die alle wichtige Schritte zeigt. Alternativ können Sie die einzelnen Schritte aber auch in Ruhe als Text nachlesen.
Zum Aktivieren des Videos müssen Sie auf den Start-Button klicken. Wir weisen darauf hin, dass beim Starten des Videos Daten an YouTube übermittelt werden.
Werkzeugliste: Was brauche ich zum Austausch des Lüfters?
Bevor wir loslegen können, brauchen wir zuerst ein wenig Werkzeug und den neuen Lüfter. In der folgenden Liste finden Sie das komplette Werkzeug zum Austausch. Falls Sie etwas davon nicht zu Hause haben, finden Sie hinter den einzelnen Posten Links von Amazon, wo Sie sich das jeweilige Tool bestellen können.
- PS5 Lüfter: https://amzn.to/48yrSCw
- Torx Bits mit Loch: https://amzn.to/3jvX62S
- Schraubendreher mit Bit-Halterung: https://amzn.to/31IweGM
- Lüfter-Skizzenblatt als Download: https://www.philognosie.net/wp-conten…
- Großer Schlitzschraubendreher
- Kleiner Schlitzschraubendreher
- Spitzzange
PS5 öffnen: Standfuß, Seitenplatten und Leiste entfernen
Ziehen Sie zuerst alle Kabel an der PS5 ab und entfernen Sie den Standfuß, damit wir sie öffnen können. War sie stehend aufgestellt, schrauben Sie den Standfuß mit einem großen Schlitzschraubendreher ab – war sie liegen aufgestellt, kann der Sockel einfach abgezogen werden.

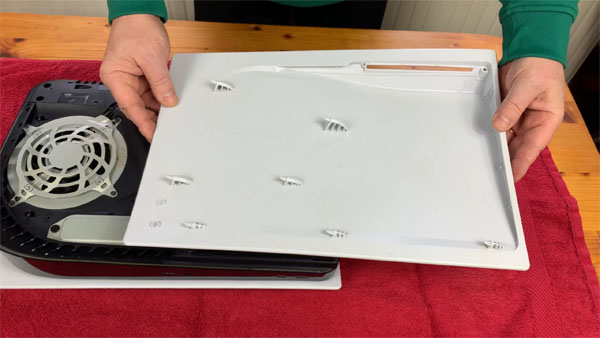

Legen Sie die Playstation 5 dann mit der Laufwerksseite nach oben auf ein Handtuch, damit nichts verkratzt. Heben Sie dann die obere rechte Ecke etwas an und ziehen Sie dann die Seitenplatte (Richtung Standfußbefestigung) nach unten ab. An der Seitenplatte können Sie erkennen, dass die Zapfen alle nach oben weisen, d. h. in dieser Richtung abgezogen bzw. aufgesteckt werden können.
Nun können Sie schon den Lüfter erkennen. Hier wird aber noch eine Schraube von der schwarzen Seitenleiste verdreckt, weshalb wir sie ebenfalls entfernen müssen. Hierzu ziehen wir sie am Bogen nach oben, um sie auszuklinken. Denn sie ist an beiden Seiten mit Zapfen im Gehäuse verankert, die wir nicht abbrechen wollen.
Defekten Lüfter ausbauen
Das Stromkabel des Lüfters ist unter einer schwarzen Abdeckung verborgen, die wir mit einem kleinen Schlitzschraubendreher abheben können, da sie nur aufgeklebt ist. Mit der Spitzzange können wir dann den kleinen weißen Stecker des Lüfters vom Gehäuse abziehen.

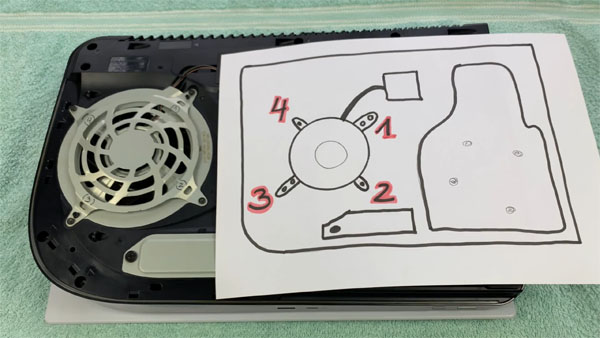

Für den nächsten Schritt laden Sie sich unser Skizzenblatt herunter und drucken es aus: Download: https://www.philognosie.net/wp-conten… . Schneiden Sie kleine Löcher in die Schraubenlöcher, in denen die ausgebauten Schrauben gelagert werden sollen. Kennzeichnen Sie, mit einem wasserfesten Stift, die Nummern der Schrauben auf der Lüfterabdeckung der PS 5. Der Grund für dieses Vorgehen ist, dass alle Schrauben am Lüfter unterschiedlich sind und verschiedene Gewinde haben, d. h. sie müssen wieder genau in das Loch kommen, aus denen sie ausgebaut wurden. Werden sie falsch eingeschraubt, können die Gewinde zerstört werden!
Schrauben Sie nun die Schrauben 1 bis 4 in der aufgezeichneten Reihenfolge mit einem T8-Sicherheits-Torx-Bit heraus. Stecken Sie sie gleich ins Skizzenblatt, dann können Sie beim Einbau nicht verwechselt werden.
Jetzt liegt die Lüfterabdeckung nur noch lose auf und kann abgehoben werden. Ebenso der darunter befindliche defekte Lüfter, den Sie auch einfach herausheben können.
PS 5 Lüfter tauschen – Neuen einbauen
Packen Sie anschließend den neuen Lüfter aus und stecken Sie ihn ins Gehäuse. Wie er eingebaut werden muss, erkennen Sie am Stromkabel. Legen Sie die Lüfterabdeckung darauf – dort gibt es ein kleines Blech, welches über dem Stromkabel platziert werden muss.
Nun können Sie mit der Spitzzange den Stromstecker wieder einstecken – er hat eine kleine Nase auf einer Seite, d. h. er kann nun in einer Richtung aufgesteckt werden. Die Plastikabdeckung wird dann wieder über dem Stecker aufgedrückt und klebt von selbst fest.
Schrauben Sie den Lüfter wieder – wie auf dem Skizzenblatt aufgezeichnet – mit den vier Schrauben fest. Damit ist er fertig eingebaut und wir können die Playstation zusammenbauen.
PS 5 wieder zusammenbauen
Die schwarze Seitenleiste hat Zapfen an beiden Enden, d. h. wir fummeln zuerst die Zapfen ins Gehäuse und drücken sie am Bogen nach unten bis sie einrastet.
Die Zapfen der Seitenplatte müssen wir ebenfalls zuerst in die Führung bringen und die Platte dann nach oben drücken, bis sie einrastet. Am Ende muss nur noch der Standfuß montiert werden – hier können Sie wählen, ob die Playsie liegen oder stehen soll. Die Playstation kann jetzt komplett angeschlossen und in Betrieb genommen werden. Wenn Sie alles richtig gemacht haben, sollten Sie den neuen Lüfter hören können bzw. den Luftstrom am Gehäuse spüren können.
